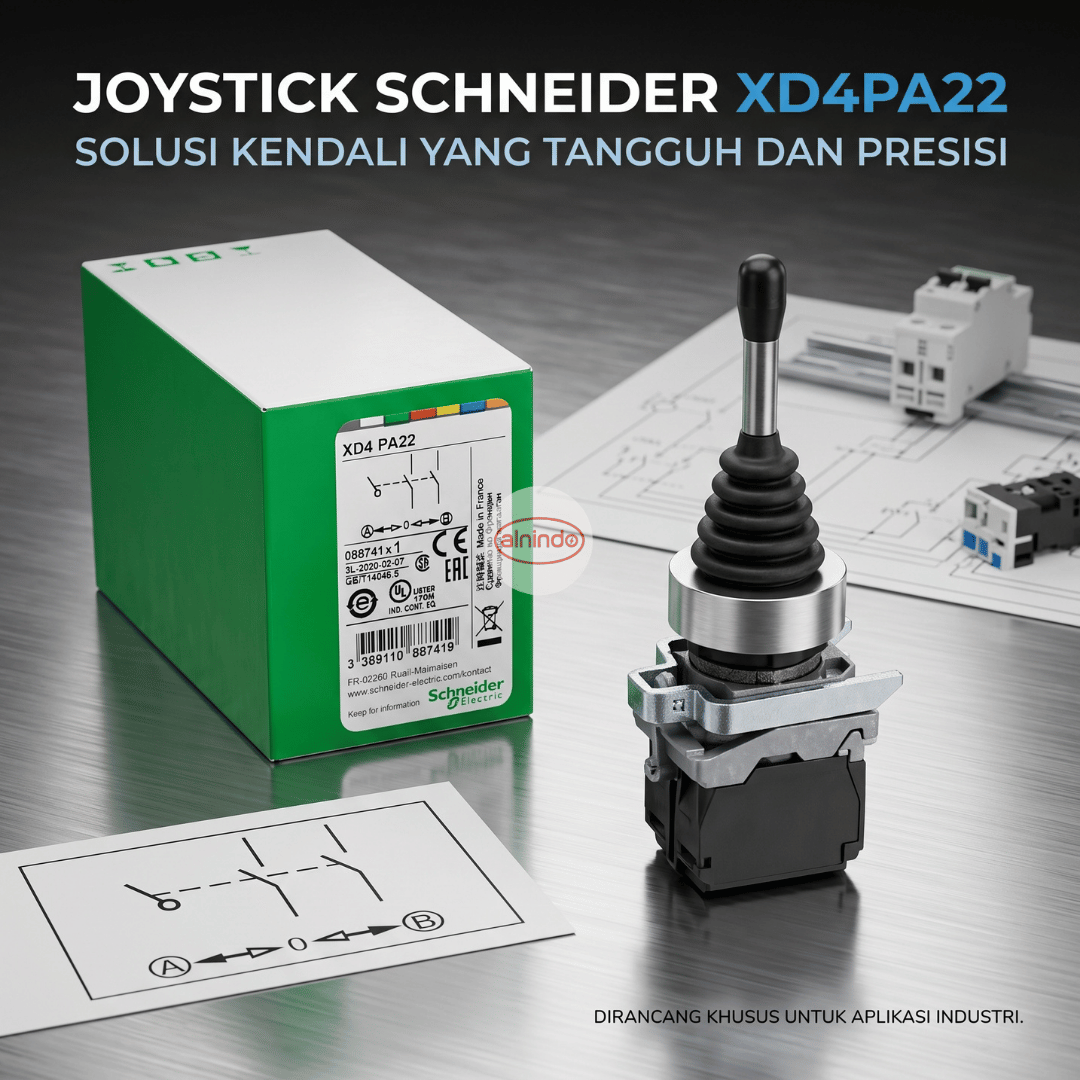

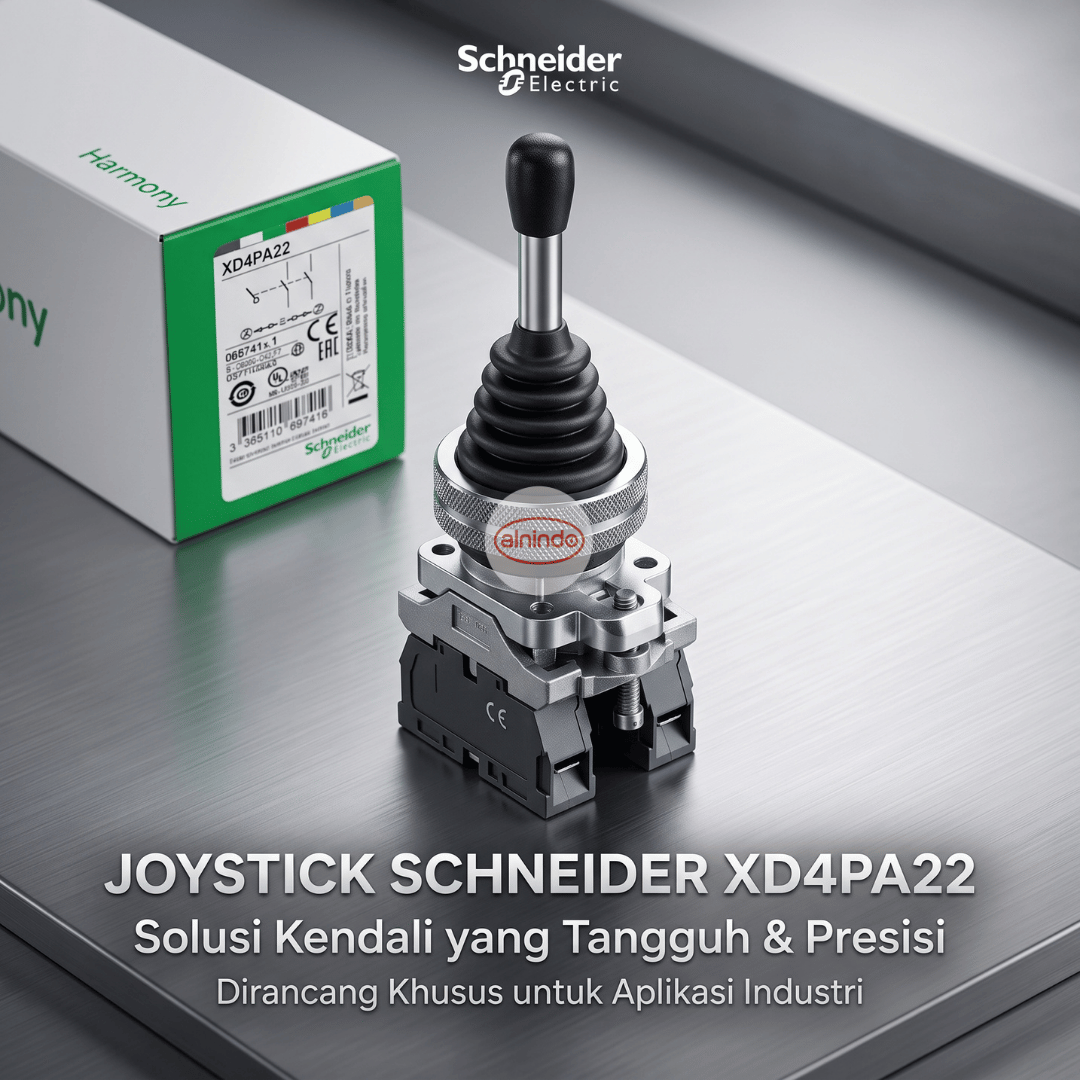

Joystick Schneider XD4PA22: Solusi Kendali yang Tangguh dan Presisi Berbagai Industri

Joystick Schneider XD4PA22 merupakan perangkat kendali industri yang dirancang untuk memberikan pengoperasian presisi, responsif, dan andal pada berbagai sistem kontrol. Dengan konstruksi metal yang kuat, perlindungan IP66, serta mekanisme spring return, joystick ini ideal digunakan pada panel mesin, sistem otomasi, alat material handling, hingga aplikasi manufaktur yang bekerja dalam lingkungan berat.

Produk ini merupakan joystick controller Schneider Electric dari lini Harmony XDA yang kompatibel untuk kebutuhan sistem kendali berdiameter pemasangan 22 mm. XD4PA22 menawarkan kendali dua arah dengan posisi netral di tengah, sehingga operator dapat mengendalikan pergerakan mesin secara lebih aman dan intuitif.

Mengenal Schneider Telemecanique XD4PA22

Schneider Electric, yang sebelumnya banyak dikenal melalui merek Telemecanique pada solusi otomasi industri, menghadirkan XD4PA22 sebagai joystick panel-mount untuk penggunaan profesional. Komponen ini memiliki dua arah pengoperasian dan tiga posisi total: arah pertama, posisi netral, serta arah kedua.

Saat tuas dilepas, mekanisme pegas akan mengembalikan joystick secara otomatis ke posisi tengah atau posisi nol. Karakteristik ini sangat penting pada aplikasi yang memerlukan penghentian perintah gerak segera setelah operator tidak lagi menggerakkan tuas, misalnya pada kendali arah conveyor, hoist, aktuator, mesin produksi, atau sistem pengangkatan.

Dengan tuas operasi sepanjang 54 mm, pengguna mendapatkan pegangan yang nyaman dan umpan balik gerakan yang jelas saat melakukan pengendalian. Sistem ini membantu meningkatkan ketelitian operator, khususnya ketika pergerakan mesin perlu dikendalikan secara manual dan bertahap.

Konstruksi Kokoh untuk Lingkungan Industri

Salah satu keunggulan utama joystick Schneider XD4PA22 adalah kualitas konstruksinya. Produk ini menggunakan bezel atau ring depan berbahan logam berlapis krom (chromium-plated metal), yang memberikan tampilan profesional sekaligus perlindungan lebih baik terhadap korosi dan penggunaan berulang.

Bagian kerah pemasangan atau fixing collar dibuat dari material Zamak. Material ini mendukung pemasangan yang kuat pada panel kontrol serta membantu menjaga kestabilan joystick selama digunakan. Kombinasi bezel metal dan collar Zamak menjadikan XD4PA22 sesuai untuk aplikasi yang memerlukan komponen panel dengan ketahanan mekanis tinggi.

Selain kuat, joystick ini juga memiliki bobot yang relatif ringan, yaitu sekitar 0,116 kg. Bobot tersebut memudahkan proses integrasi pada panel kontrol tanpa mengorbankan kekokohan konstruksi perangkat.

Kendali Dua Arah yang Akurat

XD4PA22 dirancang dengan dua arah gerak dan satu kontak normally open atau NO pada setiap arah. Saat operator menggerakkan tuas ke salah satu arah, kontak NO pada arah tersebut akan aktif untuk mengirimkan sinyal ke rangkaian kontrol.

Konfigurasi ini menjadikan XD4PA22 cocok untuk berbagai kebutuhan kendali sederhana namun penting, seperti:

• Menggerakkan mesin ke arah maju dan mundur.

• Mengontrol naik dan turun pada sistem hoist atau lifting.

• Mengendalikan buka dan tutup aktuator.

• Memberikan perintah kanan dan kiri pada perangkat mekanis.

• Mengoperasikan conveyor dua arah.

• Mengontrol pergerakan motor melalui relay, kontaktor, PLC, atau input digital sistem otomasi.

• Menjadi perangkat kendali manual pada panel mesin industri.

Kontak menggunakan mekanisme slow-break, yaitu mekanisme kontak standar yang bekerja secara stabil pada aplikasi kendali umum. Material kontak berupa paduan perak nikel atau Ag/Ni mendukung konduktivitas listrik yang baik serta ketahanan terhadap keausan akibat siklus kerja berulang.

Fitur Spring Return untuk Keselamatan Operasi

Fitur spring return to zero position merupakan salah satu karakteristik penting dari joystick XD4PA22. Setelah tuas dilepas, pegas internal akan mengembalikannya ke posisi netral secara otomatis.

Dalam praktik industri, fitur ini memberikan sejumlah manfaat:

• Mengurangi risiko mesin terus bergerak ketika operator tidak lagi memberikan perintah.

• Membantu menciptakan operasi yang lebih terkendali.

• Memudahkan operator saat melakukan gerakan sesaat atau momentary control.

• Meningkatkan respons sistem terhadap perubahan arah.

• Mendukung konsep keselamatan operasional pada panel kendali manual.

Sebagai ilustrasi, pada aplikasi motor maju-mundur, tuas dapat ditekan ke arah atas untuk mengirim perintah maju dan ke arah bawah untuk perintah mundur. Ketika operator melepaskan tuas, joystick kembali ke posisi netral sehingga sinyal perintah berhenti dikirimkan. Tentu, rancangan keselamatan keseluruhan tetap harus mencakup interlock, proteksi motor, emergency stop, dan sistem kontrol yang sesuai dengan kebutuhan mesin.

Instalasi Panel yang Praktis

Joystick Schneider XD4PA22 menggunakan standar diameter pemasangan 22 mm, sehingga dapat dipasang pada banyak jenis panel kontrol industri. Ukuran ini umum digunakan pada perangkat operator seperti push button, selector switch, pilot lamp, dan emergency stop.

Unit ini dirancang untuk dipasang pada panel dengan ketebalan sekitar 1 hingga 6 mm. Untuk pemasangan yang baik, dokumentasi produk merekomendasikan lubang panel sekitar Ø22,5 mm, dengan toleransi tertentu sesuai kebutuhan instalasi.

Terminal yang digunakan adalah terminal penjepit sekrup atau screw clamp terminal. Terminal ini dapat menerima kabel hingga 2 x 1,5 mm² apabila kabel menggunakan ujung kabel yang sesuai dengan ketentuan EN 60947-1. Sistem terminal sekrup memberikan koneksi yang stabil dan memudahkan teknisi ketika melakukan pemasangan, pemeriksaan, ataupun penggantian komponen.

Saat instalasi, pastikan beberapa hal berikut:

• Panel sudah tidak bertegangan sebelum pemasangan dilakukan.

• Diameter lubang panel sesuai dengan spesifikasi produk.

• Ketebalan panel berada dalam rentang yang direkomendasikan.

• Kabel dikencangkan menggunakan torsi yang sesuai.

• Rangkaian kontrol dilengkapi pengaman seperti fuse, MCB, relay proteksi, atau perangkat proteksi lain sesuai desain sistem.

• Fungsi arah joystick diuji sebelum mesin dioperasikan secara penuh.

Perlindungan IP66 untuk Kondisi Berat

Dalam lingkungan industri, perangkat kendali panel sering terpapar debu, kelembapan, percikan cairan, hingga proses pembersihan. Schneider XD4PA22 memiliki tingkat perlindungan IP66 berdasarkan IEC 60529, yang berarti perangkat memiliki perlindungan tinggi terhadap masuknya debu dan tahan terhadap semprotan air bertekanan dari berbagai arah.

Produk ini juga dicantumkan memiliki ketahanan terhadap pencucian bertekanan tinggi hingga 7.000.000 Pa pada suhu 55°C dari jarak 0,1 meter. Kemampuan ini mendukung penggunaannya pada area kerja yang membutuhkan pembersihan rutin, selama penerapan instalasi dan kondisi operasional tetap mengikuti ketentuan teknis produk.

Dengan perlindungan tersebut, XD4PA22 dapat dipertimbangkan untuk berbagai sektor, antara lain:

• Industri manufaktur.

• Otomasi pabrik.

• Sistem pengemasan.

• Industri makanan dan minuman.

• Sistem conveyor.

• Workshop dan mesin produksi.

• Material handling.

• Panel kontrol mesin.

• Industri otomotif.

• Aplikasi komersial dan industri umum.

Rentang suhu operasional produk berada pada sekitar -25°C hingga 70°C, sehingga joystick dapat bekerja pada beragam kondisi suhu lingkungan industri.

Daya Tahan Hingga 1 Juta Siklus

Untuk aplikasi industri, umur pakai mekanis menjadi salah satu pertimbangan penting sebelum memilih perangkat kendali. Schneider XD4PA22 dirancang dengan daya tahan mekanis hingga 1.000.000 siklus. Hal ini menunjukkan bahwa joystick mampu digunakan dalam pengoperasian berulang dalam jangka panjang, apabila diaplikasikan sesuai spesifikasi teknis dan kondisi kerja yang direkomendasikan.

Dokumentasi juga mencantumkan ketahanan listrik hingga 1.000.000 siklus pada kondisi kategori penggunaan tertentu, misalnya AC-15, dengan nilai tegangan dan arus operasi yang ditentukan. Karena itu, pemilihan rangkaian beban tetap perlu diperhatikan, terutama apabila joystick digunakan untuk mengendalikan beban induktif seperti coil kontaktor, relay, solenoid, atau input sistem otomasi.

Untuk perlindungan terhadap hubung singkat, spesifikasi produk mencantumkan penggunaan cartridge fuse tipe gG 10 A sesuai EN/IEC 60947-5-1.

Memenuhi Standar Internasional

Joystick XD4PA22 dirancang mengacu pada standar internasional yang relevan untuk perangkat kendali tegangan rendah. Beberapa standar yang tercantum meliputi EN/IEC 60947-1 dan EN/IEC 60947-5-1, yang berkaitan dengan perangkat switchgear dan controlgear tegangan rendah serta perangkat sirkuit kontrol.

Produk ini juga tercantum memenuhi standar lain, termasuk EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C 4520, UL 508, dan CSA C22.2 No. 14. Kepatuhan ini memberikan nilai tambah bagi kebutuhan proyek yang memerlukan komponen otomasi dengan spesifikasi dan dokumentasi yang jelas.

Mengapa Memilih Joystick XD4PA22?

Schneider XD4PA22 menawarkan perpaduan antara desain yang ringkas, material kokoh, pengoperasian presisi, dan ketahanan untuk kebutuhan industri. Produk ini tepat dipilih bila Anda membutuhkan joystick dua arah dengan pengembalian otomatis ke posisi tengah.

Beberapa alasan memilih XD4PA22 antara lain:

• Diameter pemasangan standar 22 mm untuk integrasi panel yang mudah.

• Operasi dua arah dengan tiga posisi: arah pertama, netral, dan arah kedua.

• Mekanisme spring return yang kembali otomatis ke posisi nol.

• Tuas operasi 54 mm yang nyaman dikendalikan.

• Satu kontak NO untuk setiap arah gerakan.

• Kontak paduan perak Ag/Ni yang andal untuk kebutuhan kontrol.

• Bezel metal berlapis krom dan collar Zamak yang kuat.

• Terminal sekrup untuk koneksi kabel yang aman.

• Perlindungan IP66 terhadap debu dan semprotan air bertekanan.

• Daya tahan mekanis hingga 1 juta siklus.

• Mengacu pada standar industri internasional yang relevan.

Pesan Joystick Schneider XD4PA22

Butuh joystick Schneider Telemecanique XD4PA22 untuk kebutuhan panel kontrol, mesin produksi, otomasi industri, atau penggantian komponen sistem kendali? Pastikan Anda memilih spesifikasi yang sesuai dengan rancangan kelistrikan, jenis beban, dan lingkungan kerja aplikasi Anda.

Untuk pemesanan, konsultasi produk, dan informasi harga spesial, hubungi WhatsApp 081586838888.

Anda juga dapat mengunjungi website resmi Alnindo melalui alnindo.com atau alnindo.id.

Alamat kami:

Perkantoran, Jl. Taman Palem Mutiara No. 1 Blok A18, RT.7/RW.14, Cengkareng Timur, Kecamatan Cengkareng, Kota Jakarta Barat, Daerah Khusus Ibukota Jakarta 11730.

FAQ

Apa itu Schneider XD4PA22?

Schneider XD4PA22 adalah joystick controller industri berdiameter pemasangan 22 mm dengan dua arah pengoperasian, mekanisme pengembalian pegas ke posisi tengah, dan satu kontak NO untuk setiap arah. Produk ini merupakan bagian dari lini Harmony XDA.

Apakah joystick XD4PA22 kembali otomatis ke posisi tengah?

Ya. XD4PA22 memiliki fitur spring return to zero position. Setelah tuas dilepas, tuas akan kembali secara otomatis ke posisi netral atau posisi tengah.

Berapa panjang tuas joystick Schneider XD4PA22?

Joystick ini menggunakan tuas operasi dengan panjang sekitar 54 mm. Panjang tersebut memberikan pengoperasian yang nyaman serta membantu operator memperoleh kontrol gerakan yang lebih jelas.

Berapa diameter lubang panel untuk XD4PA22?

Diameter pemasangan nominal XD4PA22 adalah 22 mm. Dokumentasi produk mencantumkan rekomendasi lubang panel sekitar Ø22,5 mm untuk instalasi.

Apakah XD4PA22 tahan air dan debu?

Ya. Produk ini memiliki tingkat proteksi IP66 sesuai IEC 60529, yang memberikan perlindungan terhadap debu dan semprotan air bertekanan.

Untuk aplikasi apa joystick Schneider XD4PA22 cocok digunakan?

Joystick XD4PA22 cocok digunakan untuk panel mesin, otomasi industri, conveyor, hoist, aktuator, perintah motor maju-mundur, sistem material handling, dan berbagai aplikasi kendali dua arah lainnya. Kesesuaian akhir tetap perlu mempertimbangkan desain rangkaian, nilai arus-tegangan, jenis beban, serta persyaratan keselamatan mesin.

Berapa umur mekanis joystick XD4PA22?

Schneider XD4PA22 memiliki daya tahan mekanis hingga 1.000.000 siklus. Nilai tersebut mendukung penggunaan jangka panjang pada aplikasi dengan frekuensi pengoperasian tinggi.
