Steel Rudder Angel Gauge Kus 24V

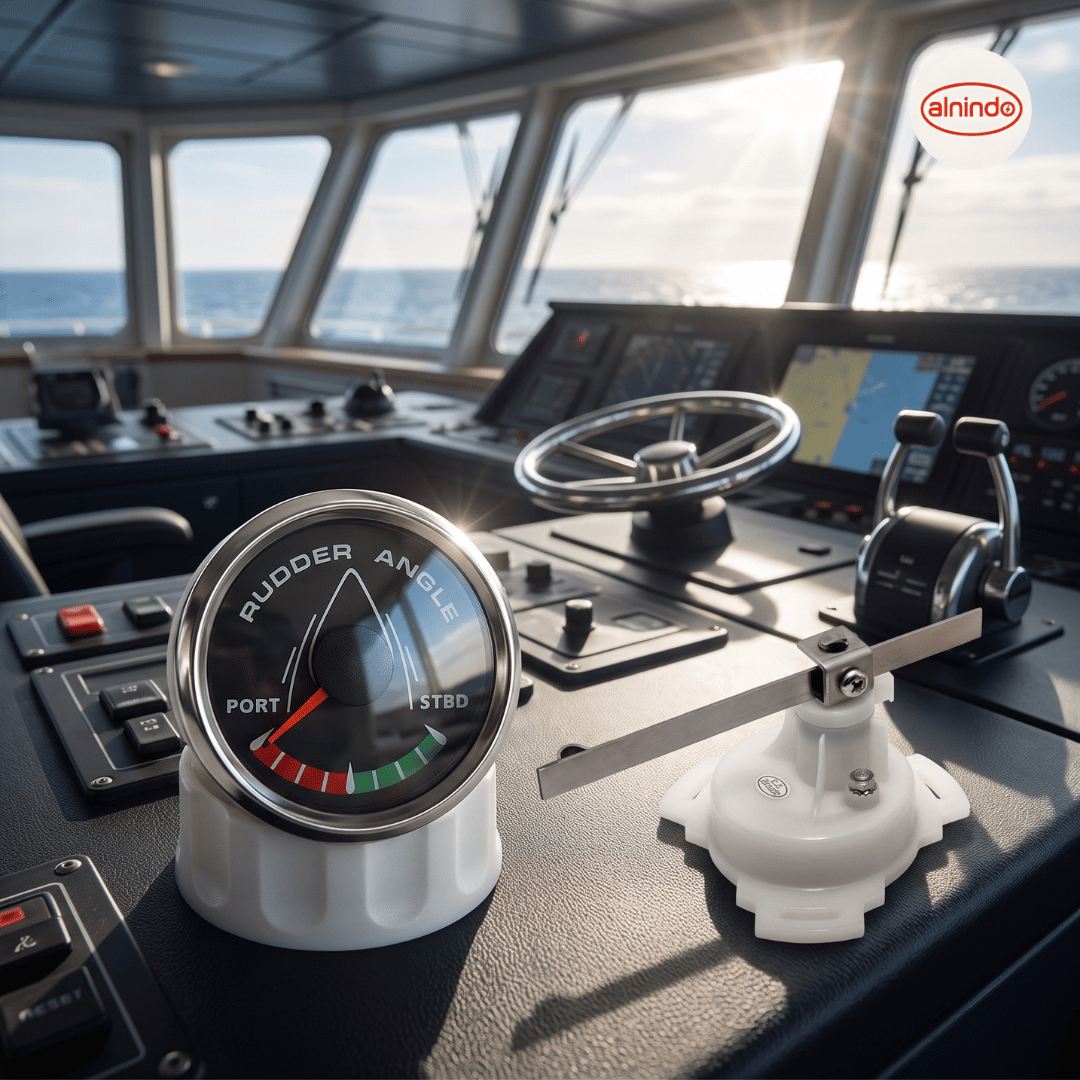

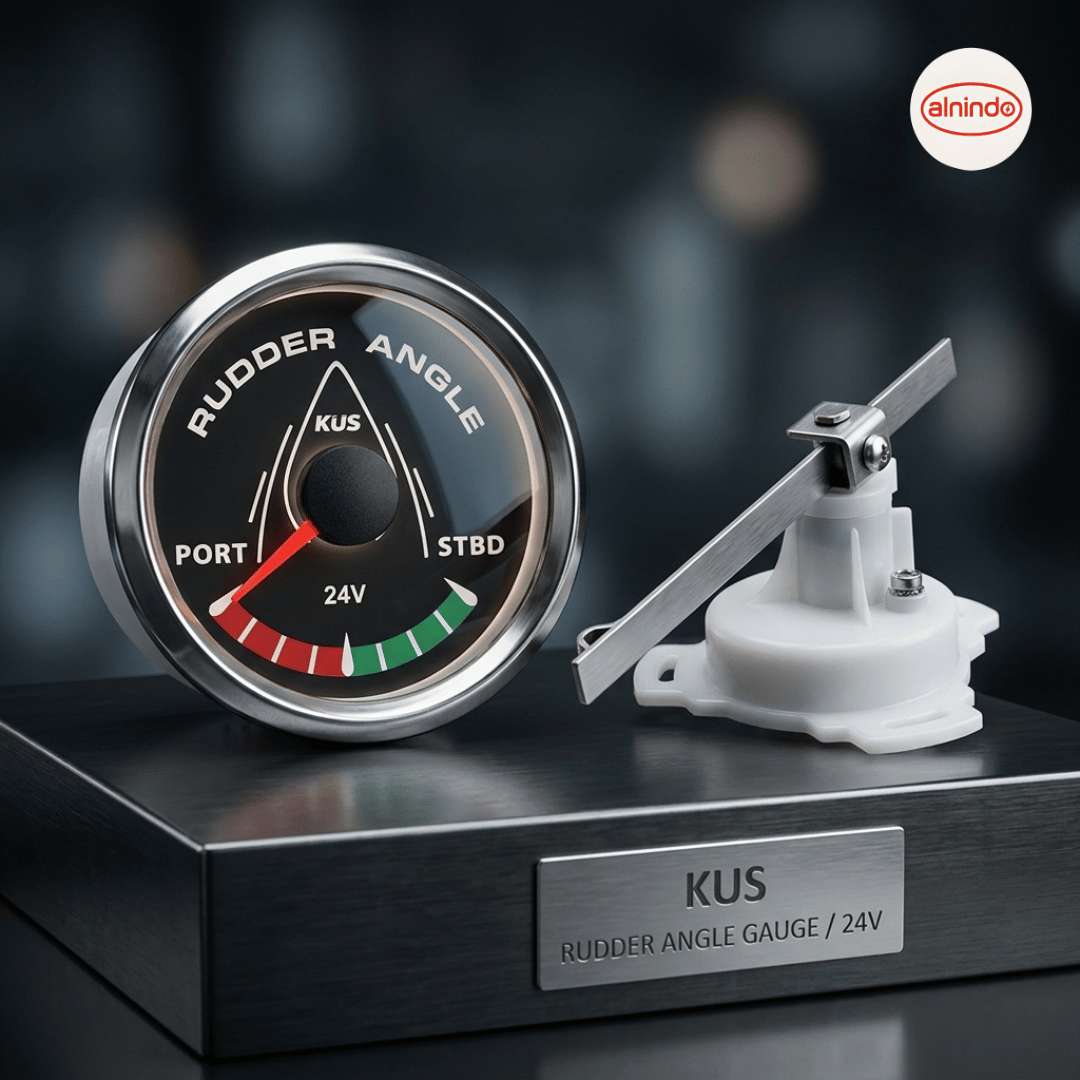

Steel Rudder Angel Gauge Kus 24V merupakan instrumen indikator posisi kemudi untuk kapal dan kapal pesiar. Produk yang secara teknis dikenal sebagai KUS Rudder Angle Gauge ini membantu operator melihat posisi kemudi melalui tampilan jarum pada panel. Informasi tersebut berguna ketika kapal bermanuver, mendekati dermaga, atau bergerak di jalur perairan yang membutuhkan perhatian terhadap arah kemudi.
Dengan ukuran pemasangan 52 mm dan pilihan bezel stainless steel, instrumen ini dapat dipertimbangkan untuk melengkapi panel kemudi kapal. Dukungan sistem 12V dan 24V memberikan fleksibilitas penggunaan, tetapi kecocokan sensor, sinyal masukan, dan spesifikasi unit tetap perlu diperiksa sebelum pembelian.
Mengenal KUS Rudder Angle Gauge
KUS Rudder Angle Gauge menampilkan posisi kemudi berdasarkan sinyal dari sensor yang terhubung dengan mekanisme kemudi. Ketika posisi kemudi berubah, perubahan sinyal diterjemahkan menjadi pergerakan jarum. Operator kemudian dapat memantau posisi kemudi terhadap arah kiri dan kanan melalui tampilan instrumen.
Perangkat ini berfungsi sebagai indikator, bukan penggerak kemudi maupun pengganti autopilot. Pembacaannya juga bukan informasi arah haluan seperti pada kompas. Perbedaan tersebut penting karena posisi kemudi dan arah perjalanan kapal merupakan dua informasi yang saling berkaitan, tetapi tidak identik.
Spesifikasi Steel Rudder Angel Gauge Kus 24V
Berikut ringkasan spesifikasi untuk membantu proses pemilihan. Tabel dapat digeser ke samping pada layar ponsel sehingga informasi tetap terbaca tanpa membuat halaman melebar.
| Parameter | Keterangan |
|---|---|
| Jenis instrumen | Indikator posisi kemudi kapal atau rudder angle gauge |
| Diameter pemasangan | 52 mm, kelas ukuran sekitar 2 inci |
| Tegangan kerja | Sistem 12V atau 24V; rentang 9–32VDC perlu dikonfirmasi pada datasheet varian |
| Sinyal masukan | Pilihan 0–190 ohm atau 87–900 ohm, sesuai varian |
| Material bezel | Pilihan stainless steel SUS 316; konfirmasikan apabila membutuhkan grade 316L |
| Ketahanan air dan debu | IP67 tersedia pada seri tertentu; cakupan perlindungan bagian depan dan belakang perlu diperiksa |
| Kaca instrumen | Kaca cembung anti-kabut pada varian yang sesuai |
| Mekanisme jarum | Moving-magnet atau stepper motor, bergantung pada seri produk |
| Tampilan indikasi | Posisi kemudi kiri–kanan atau R–L |
Spesifikasi tidak selalu sama pada seluruh seri KUS. Mintalah kode model, foto label, dan datasheet unit yang ditawarkan agar konfigurasi produk sesuai dengan kebutuhan kapal.
Keunggulan untuk Panel Kemudi Kapal
Ukuran Ringkas untuk Pemasangan Panel
Diameter pemasangan 52 mm membantu penataan instrumen pada panel yang ruangnya terbatas. Sebelum membuat lubang, periksa ukuran pemasangan aktual, ketebalan panel, dan ruang di belakang instrumen. Ruang tersebut diperlukan untuk bodi gauge, konektor, serta jalur kabel yang tidak tertekuk berlebihan.
Bezel Stainless Steel untuk Lingkungan Marine
Pilihan bezel stainless steel SUS 316 mendukung penggunaan di lingkungan kelautan yang lembap. Material ini tetap membutuhkan perawatan, terutama setelah terpapar garam. Bersihkan permukaan mengikuti petunjuk produk dan jangan menganggap istilah antikarat berarti perangkat bebas dari risiko korosi sepanjang masa penggunaan.
Tampilan Jarum dan Kaca Anti-Kabut
Tampilan jarum memudahkan operator mengenali posisi kemudi secara visual. Pada varian dengan kaca cembung anti-kabut, konstruksi lensa membantu menjaga keterbacaan. Namun, fitur tersebut tidak menggantikan pemasangan yang benar atau pemeriksaan seal ketika muncul kelembapan di dalam instrumen.
Kompatibilitas Tegangan dan Sensor
Steel Rudder Angel Gauge Kus 24V dapat dipilih untuk sistem kelistrikan kapal 24V sesuai spesifikasi unit. Beberapa varian juga mendukung 12V. Pastikan suplai berada dalam batas yang ditentukan pabrikan; jangan menggunakan rentang tegangan suatu seri sebagai acuan untuk seluruh produk KUS.
Kecocokan resistansi sensor sama pentingnya dengan tegangan. Gauge dengan masukan 0–190 ohm memerlukan sensor yang sesuai, sedangkan varian 87–900 ohm menggunakan karakteristik berbeda. Ketidaksesuaian pasangan gauge dan sensor dapat menyebabkan pembacaan tidak mengikuti posisi kemudi secara benar.
Teknologi moving-magnet atau stepper motor juga harus dilihat berdasarkan model. Keduanya berkaitan dengan mekanisme penggerak jarum, tetapi jangan mengasumsikan satu unit menggunakan keduanya. Jika konsumsi daya menjadi pertimbangan, mintalah angka arus aktual dari datasheet produk.
Panduan Pemasangan dan Pemeriksaan
Pemasangan sebaiknya mengikuti diagram kabel dan manual unit. Untuk sistem kemudi kapal, gunakan teknisi yang memahami instrumen marine agar pemasangan sensor tidak mengganggu gerakan mekanis kemudi.
- Periksa kode gauge, tegangan suplai, dan rentang resistansi sensor.
- Pastikan posisi panel memungkinkan instrumen dibaca dengan nyaman.
- Pasang gauge, seal, serta pengikat sesuai panduan pabrikan.
- Hubungkan kabel berdasarkan penandaan terminal unit yang digunakan.
- Periksa pembacaan saat kemudi berada di tengah, kiri, dan kanan.
- Pastikan sensor dan kabel tidak menghambat seluruh gerakan kemudi.
Lakukan pemeriksaan berkala terhadap sambungan, kondisi kabel, kebersihan lensa, dan kesesuaian pembacaan. Apabila jarum tidak mengikuti gerakan kemudi, periksa sistem berdasarkan manual sebelum mengganti komponen. Indikator ini membantu pemantauan, tetapi tidak menggantikan prosedur keselamatan pengoperasian kapal.
Harga dan Pemesanan di ALNINDO
Untuk mendapatkan penawaran Steel Rudder Angel Gauge Kus 24V, hubungi Admin dan Sales ALNINDO. Sertakan informasi tegangan kapal, sensor yang digunakan, jumlah unit, serta kebutuhan bezel. Konfirmasikan juga kelengkapan paket karena sensor, kabel, dan aksesori pemasangan dapat berbeda antarpenawaran.
Hubungi Admin & Sales kami untuk informasi harga, stok, dan spesifikasi:
- Admin/Sales A: 0815-8888-344
- Admin/Sales B: 0811-1262-220
- Admin/Sales C: 0811-1751-503
- Admin/Sales D: 0815-8683-8888
Kunjungi website resmi ALNINDO.com dan ALNINDO.id untuk informasi produk dan penawaran harga spesial yang tersedia.
Perkantoran, Jl. Taman Palem Mutiara No.1 Blok A18, RT.7/RW.14, Cengkareng Tim., Kecamatan Cengkareng, Kota Jakarta Barat, Daerah Khusus Ibukota Jakarta 11730.FAQ Steel Rudder Angel Gauge Kus 24V
1. Apa fungsi KUS Rudder Angle Gauge?
Instrumen ini menampilkan posisi kemudi kapal melalui jarum indikator berdasarkan sinyal sensor. Fungsinya membantu operator memantau kemudi, bukan menggerakkannya.
2. Apakah gauge dapat digunakan pada 12V dan 24V?
KUS CMRR mencantumkan dukungan 12/24V. Tetap periksa label dan datasheet unit untuk memastikan batas tegangan varian yang dibeli.
3. Apakah sensor 0–190 ohm dan 87–900 ohm bisa dipertukarkan?
Jangan menganggap keduanya dapat dipertukarkan. Pilih sensor dengan karakteristik sinyal yang cocok dengan masukan gauge agar pembacaan sesuai.
4. Apakah semua varian memiliki perlindungan IP67?
Cakupan perlindungan berbeda menurut seri. Periksa apakah rating berlaku untuk seluruh bodi atau bagian tertentu, serta ikuti ketentuan pemasangan pabrikan.
5. Apakah pembelian sudah termasuk sensor?
Kelengkapan paket bergantung pada penawaran. Tanyakan kepada Admin atau Sales apakah harga mencakup gauge, sensor, kabel, dan aksesori pemasangan.
6. Bagaimana mengetahui harga dan ketersediaannya?
Hubungi kontak ALNINDO di atas dengan menyebutkan model, tegangan, rentang sinyal, dan jumlah kebutuhan agar tim dapat memberikan penawaran yang sesuai.
