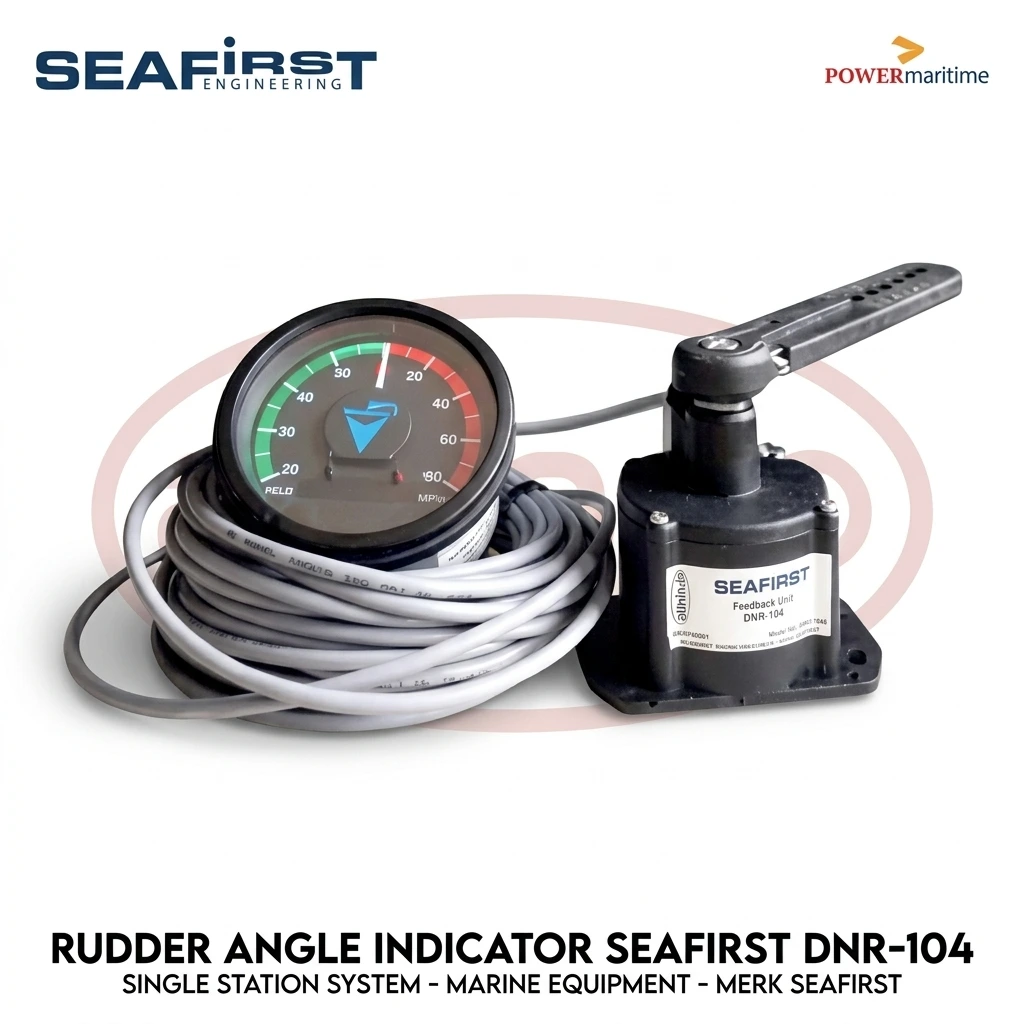

RUDDER ANGLE SEAFIRST DNR-104

Rudder Angle SEAFIRST DNR-104 merupakan Rudder Angle Indicator untuk sistem kemudi kapal yang digunakan untuk menampilkan posisi atau sudut kemudi secara visual kepada operator. Produk ini merupakan bagian dari SEAFIRST RAI-S Rudder Angle Indicator System dan dirancang untuk membantu operator mengetahui posisi rudder saat kapal melakukan manuver.

SEAFIRST DNR-104 menggunakan indikator analog dengan skala 40° Port – 0° Center – 40° Starboard, sehingga posisi kemudi dapat dipantau secara langsung melalui jarum indikator. Dalam sistem RAI-S, indikator DNR-104 bekerja bersama Rudder Angle Sensor SEAFIRST DSR-110 yang dipasang pada bagian stern kapal dan dihubungkan dengan tiller arm atau mekanisme rudder.

Rudder Angle Indicator menjadi salah satu perangkat penting dalam sistem steering kapal karena posisi rudder merupakan informasi yang dibutuhkan operator saat melakukan manuver, perubahan arah, docking, departure, maupun berbagai aktivitas operasional kapal.

SEAFIRST DNR-104 dirancang dengan tampilan analog yang mudah dibaca, jarum indikator yang akurat dan tahan lama, bezel hitam anti-korosi, serta fitur pencahayaan LED. Dokumentasi SEAFIRST mencantumkan desain yang water resistant dan fog resistant, sehingga sesuai untuk lingkungan marine.

Untuk kebutuhan marine equipment, navigation equipment, steering system, ship maintenance, docking, ship repair, replacement, project dan tender, SEAFIRST DNR-104 dapat menjadi salah satu pilihan Rudder Angle Indicator yang perlu dipertimbangkan sesuai konfigurasi sistem kemudi kapal.

Untuk kebutuhan marine equipment lainnya, Anda dapat melihat Marine Equipment Alnindo yang menyediakan berbagai perlengkapan untuk kebutuhan kapal, marine electronics, navigasi, maintenance dan project.

Fungsi Rudder Angle SEAFIRST DNR-104

SEAFIRST DNR-104 berfungsi sebagai indikator posisi sudut kemudi kapal atau Rudder Angle Indicator.

Fungsi utamanya antara lain:
Menampilkan posisi sudut rudder kapal.
Membantu operator mengetahui arah kemudi.
Menampilkan posisi rudder Port dan Starboard.
Membantu proses manuver kapal.
Mendukung monitoring sistem steering.
Membantu operator saat docking dan departure.
Mendukung kebutuhan marine steering system.
Membantu proses pemeriksaan sistem kemudi.
Dapat digunakan untuk kebutuhan replacement rudder angle indicator.
Mendukung kebutuhan maintenance dan ship repair.
Cocok untuk kebutuhan instalasi sistem rudder angle pada kapal yang kompatibel.

Dengan indikator 40-0-40, posisi kemudi dapat dibaca melalui skala analog dari sisi Port menuju posisi Center dan kemudian ke Starboard. Dokumentasi produk SEAFIRST mencantumkan DNR-104 sebagai Indicator 40-0-40 dengan diameter 85 mm.

Apa Itu Rudder Angle Indicator?

Rudder Angle Indicator adalah perangkat yang digunakan untuk menunjukkan posisi atau sudut kemudi kapal secara visual.

Pada kapal, rudder atau daun kemudi berfungsi mengubah arah gerak kapal. Agar operator dapat mengetahui seberapa besar rudder sedang diarahkan ke Port atau Starboard, sistem steering dapat dilengkapi dengan rudder angle sensor dan rudder angle indicator.

Dalam sistem SEAFIRST RAI-S, sensor DSR-110 dipasang di area stern kapal dekat tiller arm. Pergerakan rudder diteruskan melalui linkage menuju sensor, kemudian informasi tersebut digunakan untuk menggerakkan indikator DNR-104.

Dengan demikian, sistem secara umum terdiri dari:

Rudder → Tiller Arm → Rudder Angle Sensor DSR-110 → Rudder Angle Indicator DNR-104

Sistem ini membantu memberikan informasi posisi kemudi kepada operator melalui tampilan indikator analog.

Cara Kerja Rudder Angle SEAFIRST DNR-104

Cara kerja sistem Rudder Angle SEAFIRST DNR-104 dimulai dari pergerakan rudder kapal.
Ketika operator menggerakkan sistem kemudi, rudder akan bergerak ke arah Port atau Starboard. Pergerakan tersebut diteruskan melalui tiller arm dan linkage menuju Rudder Angle Sensor DSR-110.

Sensor kemudian menghasilkan perubahan sinyal sesuai dengan posisi rudder. Informasi tersebut diteruskan menuju indikator DNR-104 sehingga jarum pada indikator bergerak mengikuti posisi sudut kemudi.
Ketika rudder berada di posisi tengah, indikator berada pada posisi 0°.
Ketika rudder bergerak ke Port, jarum bergerak menuju area Port.
Sebaliknya, ketika rudder bergerak ke Starboard, jarum bergerak menuju area Starboard.
DNR-104 memiliki skala 40-0-40, sehingga operator dapat melihat posisi kemudi secara langsung pada panel indikator.
Dokumentasi instalasi SEAFIRST juga menjelaskan bahwa posisi sensor dan linkage harus dipasang dengan benar agar pembacaan sudut rudder sesuai. Pada posisi dead ahead, sistem perlu dikalibrasi dan posisi hard-over Port/Starboard diperiksa sebelum digunakan.

Spesifikasi Rudder Angle SEAFIRST DNR-104
Brand SEAFIRST
Model DNR-104
Product Type Rudder Angle Indicator
System    SEAFIRST RAI-S
Indicator Scale 40-0-40
Rudder Angle 40° Port – 0° Center – 40° Starboard
Indicator Diameter 85 mm
Display    Analog Needle Indicator
Sensor Compatible SEAFIRST DSR-110
System Supply DC 8–36 V
Lighting    LED Lighting
Brightness Dimmer Switch
Protection Features Water Resistant
Environmental Feature Fog Resistant
Bezel Anti-corrosive Black Bezel
Installation Panel Mount
Sensor Cable 10 meter harness pada DSR-110
Application Marine / Ship Steering System

Spesifikasi di atas mengacu pada dokumentasi SEAFIRST untuk sistem RAI-S. Dokumentasi tersebut mencantumkan DNR-104 sebagai indikator 40-0-40 berdiameter 85 mm dan DSR-110 sebagai sensor dengan sistem DC 8–36 V serta harness 10 meter.

Catatan: konfigurasi aktual, kelengkapan sensor, panjang kabel, mounting dan sistem kelistrikan harus dikonfirmasi berdasarkan unit yang akan dibeli.

Keunggulan Rudder Angle SEAFIRST DNR-104
SEAFIRST DNR-104 memiliki sejumlah fitur yang mendukung penggunaan sebagai indikator sudut kemudi kapal.

1. Tampilan Analog Mudah Dibaca
DNR-104 menggunakan jarum analog dengan skala 40-0-40 sehingga posisi rudder dapat diketahui secara visual.

2. Rudder Angle 40° Port – 40° Starboard
Indikator dirancang dengan skala 40° Port sampai 40° Starboard dengan posisi center pada 0°.

3. LED Lighting
Sistem dilengkapi pencahayaan LED sehingga indikator dapat digunakan pada lingkungan dengan kondisi pencahayaan yang berbeda.

4. Dimmer Switch
Dokumentasi SEAFIRST mencantumkan fitur dimmer untuk membantu pengaturan tingkat pencahayaan indikator.

5. Water Resistant
Rudder Angle Indicator SEAFIRST dirancang dengan karakteristik water resistant untuk lingkungan marine.

6. Fog Resistant
Fitur fog resistant membantu menjaga keterbacaan indikator dalam lingkungan dengan kondisi lembap.

7. Anti-Corrosive Black Bezel
Bezel hitam dirancang untuk lingkungan penggunaan marine dan memiliki karakteristik anti-korosi.

8. Kompatibel dengan Sensor DSR-110
DNR-104 merupakan bagian dari sistem RAI-S yang menggunakan DSR-110 Rudder Angle Sensor.

Manfaat Rudder Angle SEAFIRST DNR-104 untuk Kapal
Penggunaan rudder angle indicator memberikan informasi visual mengenai posisi kemudi kapal kepada operator.

Beberapa manfaatnya antara lain:
1. Monitoring Posisi Rudder
Operator dapat melihat posisi kemudi secara langsung melalui indikator.

2. Membantu Manuver Kapal
Informasi sudut rudder dapat membantu operator ketika melakukan perubahan arah kapal.

3. Membantu Docking
Saat kapal melakukan docking, informasi posisi rudder menjadi salah satu informasi yang dapat dipantau oleh operator.

4. Membantu Departure dan Arrival
Indikator rudder dapat digunakan untuk monitoring posisi kemudi ketika kapal meninggalkan maupun memasuki area pelabuhan.

5. Mendukung Maintenance
Rudder Angle Indicatordapat menjadi bagian dari pemeriksaan sistem steering ketika dilakukan maintenance kapal.

6. Replacement Equipment
DNR-104 dapat dipertimbangkan untuk kebutuhan replacement apabila model, sistem sensor, instalasi dan spesifikasi kelistrikan sesuai.

Rudder Angle SEAFIRST DNR-104 untuk Sistem Steering Kapal

Sistem steering merupakan bagian penting dalam pengoperasian kapal karena berhubungan dengan kemampuan kapal dalam mengubah arah.

Rudder Angle Indicator tidak menggantikan sistem steering atau autopilot. Perangkat ini berfungsi sebagai indikator posisi rudder sehingga operator dapat memperoleh informasi mengenai sudut kemudi.

SEAFIRST menjelaskan bahwa sistem RAI-S dapat digunakan pada kapal yang tidak memiliki autopilot atau ketika diperlukan sistem rudder angle indicator yang terpisah.

Karena itu, pemilihan DNR-104 perlu memperhatikan:

Tipe sistem steering kapal.
Jenis rudder.
Posisi tiller arm.
Jenis sensor.
Sistem kelistrikan.
Posisi pemasangan indikator.
Konfigurasi linkage.
Kebutuhan single atau multi-station.
Kondisi instalasi kapal.

Rudder Angle DNR-104 untuk Maintenance dan Docking Kapal

Dalam kegiatan ship maintenance, docking dan ship repair, pemeriksaan sistem kemudi merupakan bagian penting dari pekerjaan teknis kapal.

Rudder Angle Indicator dapat diperiksa bersama sensor, linkage, kabel dan sistem kelistrikan.

Beberapa hal yang perlu diperiksa antara lain:

Kondisi fisik indikator.
Pergerakan jarum indikator.
Kondisi kaca indikator.
Kondisi bezel.
Pencahayaan LED.
Kondisi kabel.
Kondisi sensor.
Kondisi linkage.
Posisi center rudder.
Posisi Port dan Starboard.
Akurasi pembacaan indikator.

Manual SEAFIRST menyarankan pemeriksaan arah gerakan indikator setelah wiring sensor dilakukan. Posisi dead ahead serta posisi hard-over Port dan Starboard juga perlu diperiksa dan dikalibrasi sesuai prosedur instalasi.

Untuk komponen marine lainnya, Anda juga dapat melihat Kabel Antena Furuno 1623 sebagai contoh spare part yang digunakan dalam kebutuhan maintenance dan replacement marine electronics.

Aplikasi Rudder Angle SEAFIRST DNR-104

SEAFIRST DNR-104 dapat digunakan untuk berbagai kebutuhan marine dan sistem steering kapal yang kompatibel, antara lain:

Rudder Angle Indicator kapal
Marine Steering System
Ship Steering Equipment
Marine Electronics
Rudder Monitoring
Kapal niaga
Kapal kerja
Kapal offshore
Kapal ikan
Kapal penumpang
Tug Boat
Work Boat
Shipyard
Galangan kapal
Docking kapal
Ship Repair
Ship Maintenance
Marine Equipment Replacement
Marine Project
Marine Tender

Untuk kebutuhan marine electronics lainnya, Alnindo juga menyediakan Icom IC-M803 Marine SSB Radio untuk kebutuhan komunikasi HF/SSB kapal.

Rudder Angle SEAFIRST DNR-104 untuk Project dan Tender

SEAFIRST DNR-104 dapat menjadi salah satu perangkat yang dicantumkan dalam kebutuhan pengadaan marine electronics, steering equipment, ship repair, ship maintenance, docking dan marine project.
Untuk kebutuhan project atau tender, spesifikasi sebaiknya disesuaikan dengan dokumen teknis kapal dan requirement yang diberikan oleh owner, shipyard atau perusahaan pelayaran.

Sebelum melakukan pengadaan, pastikan:
Model DNR-104 sesuai.
Skala indikator sesuai kebutuhan.
Sensor yang digunakan sesuai.
Tegangan sistem sesuai.
Diameter panel sesuai.
Kelengkapan sensor dan kabel sesuai.
Sistem linkage sesuai.
Jumlah station sesuai.
Dokumen teknis tersedia jika diperlukan.
Kompatibilitas dengan sistem steering kapal telah diperiksa.
Perbedaan DNR-104 dengan Sistem Rudder Angle Multi-Station

SEAFIRST memiliki beberapa konfigurasi Rudder Angle Indicator.

Pada sistem RAI-S, DNR-104 digunakan sebagai indikator untuk sistem single station, sedangkan konfigurasi RAI-M menggunakan distribution box dan dapat mendukung hingga beberapa indikator. Dokumentasi katalog SEAFIRST mencantumkan sistem RAI-M dengan kapasitas hingga 15 indikator.

Karena itu, kebutuhan single station dan multi-station sebaiknya tidak disamakan.
Jika kapal membutuhkan satu indikator rudder angle, konfigurasi RAI-S dapat dipertimbangkan.

Jika membutuhkan beberapa indikator pada lokasi berbeda, konfigurasi RAI-M perlu diperiksa agar sesuai dengan kebutuhan instalasi kapal.

Mengapa Memilih Rudder Angle SEAFIRST DNR-104 dari Alnindo?

Alnindo menyediakan berbagai kebutuhan radio komunikasi, GPS navigasi, radar, surveying, marine equipment, marine electronics, safety equipment dan spare part kapal untuk kebutuhan perusahaan, maintenance, project maupun tender di Indonesia.

Untuk kebutuhan Rudder Angle SEAFIRST DNR-104, Alnindo dapat membantu proses pengecekan model, spesifikasi dan kompatibilitas sebelum pengadaan.

Keunggulan layanan Alnindo:
Produk berkualitas.
Garansi sesuai ketentuan produk.
Support teknis profesional.
Membantu pengecekan spesifikasi.
Membantu pengecekan kompatibilitas.
Melayani kebutuhan perusahaan.
Melayani kebutuhan project.
Melayani kebutuhan tender.
Packing aman.
Pengiriman ke seluruh Indonesia.
Konsultasi kebutuhan marine equipment.

Selain DNR-104, Alnindo juga memiliki Rudder Angle SEAFIST pada kategori marine equipment.

FAQ Rudder Angle SEAFIRST DNR-104
1. Apa itu SEAFIRST DNR-104?
SEAFIRST DNR-104 adalah Rudder Angle Indicator yang digunakan untuk menampilkan posisi atau sudut kemudi kapal secara visual.

2. Berapa range indikator DNR-104?
DNR-104 menggunakan skala 40-0-40, yaitu 40° Port – 0° Center – 40° Starboard.

3. Apa sensor yang digunakan dengan DNR-104?
DNR-104 merupakan bagian dari sistem RAI-S dan digunakan bersama SEAFIRST DSR-110 Rudder Angle Sensor.

4. Berapa diameter indikator DNR-104?
Dokumentasi SEAFIRST mencantumkan diameter indikator 85 mm.

5. Apakah DNR-104 memiliki lampu indikator?
Ya. Sistem SEAFIRST RAI-S mencantumkan LED lighting dan dimmer switch untuk pengaturan pencahayaan.

6. Apakah DNR-104 cocok untuk semua kapal?
Tidak selalu. Kesesuaian harus diperiksa berdasarkan sistem steering, sensor, instalasi, tegangan, linkage, ukuran panel dan konfigurasi kapal.

7. Apakah DNR-104 dapat digunakan untuk replacement?
Dapat dipertimbangkan untuk replacement apabila model, sensor, instalasi dan spesifikasi sistem yang digunakan sesuai. Sebelum pembelian, sebaiknya lakukan pengecekan model dan konfigurasi existing.

8. Apakah DNR-104 cocok untuk maintenance dan docking?
Ya, DNR-104 dapat digunakan untuk kebutuhan replacement atau maintenance sistem rudder angle kapal, dengan catatan kompatibilitas sistem harus diperiksa terlebih dahulu.

Dalam operasional kapal, ketepatan waktu juga menjadi bagian penting untuk mendukung koordinasi, pencatatan aktivitas, dan kebutuhan navigasi. Karena itu, penggunaan Marine Clock sebagai jam kapal dapat membantu menjaga ketepatan waktu dalam aktivitas maritim.

Selain perangkat radio komunikasi, sistem komunikasi kapal juga membutuhkan antena VHF yang sesuai agar transmisi dan penerimaan sinyal dapat bekerja secara optimal. Salah satu pilihan yang dapat digunakan adalah Antena Shakespeare 5101 untuk komunikasi VHF kapal.

Butuh Rudder Angle SEAFIRST DNR-104?
Dapatkan Rudder Angle SEAFIRST DNR-104 melalui Alnindo.com untuk kebutuhan Rudder Angle Indicator kapal, Marine Steering System, Ship Maintenance, Docking, Ship Repair, Marine Electronics, Replacement, Project dan Tender.

Sebelum melakukan pembelian, pastikan model, sensor, skala indikator, tegangan sistem, ukuran panel, wiring dan konfigurasi instalasi telah sesuai dengan sistem kapal.

Hubungi Team Alnindo untuk pengecekan stok, spesifikasi, kompatibilitas dan penawaran harga Rudder Angle SEAFIRST DNR-104.
