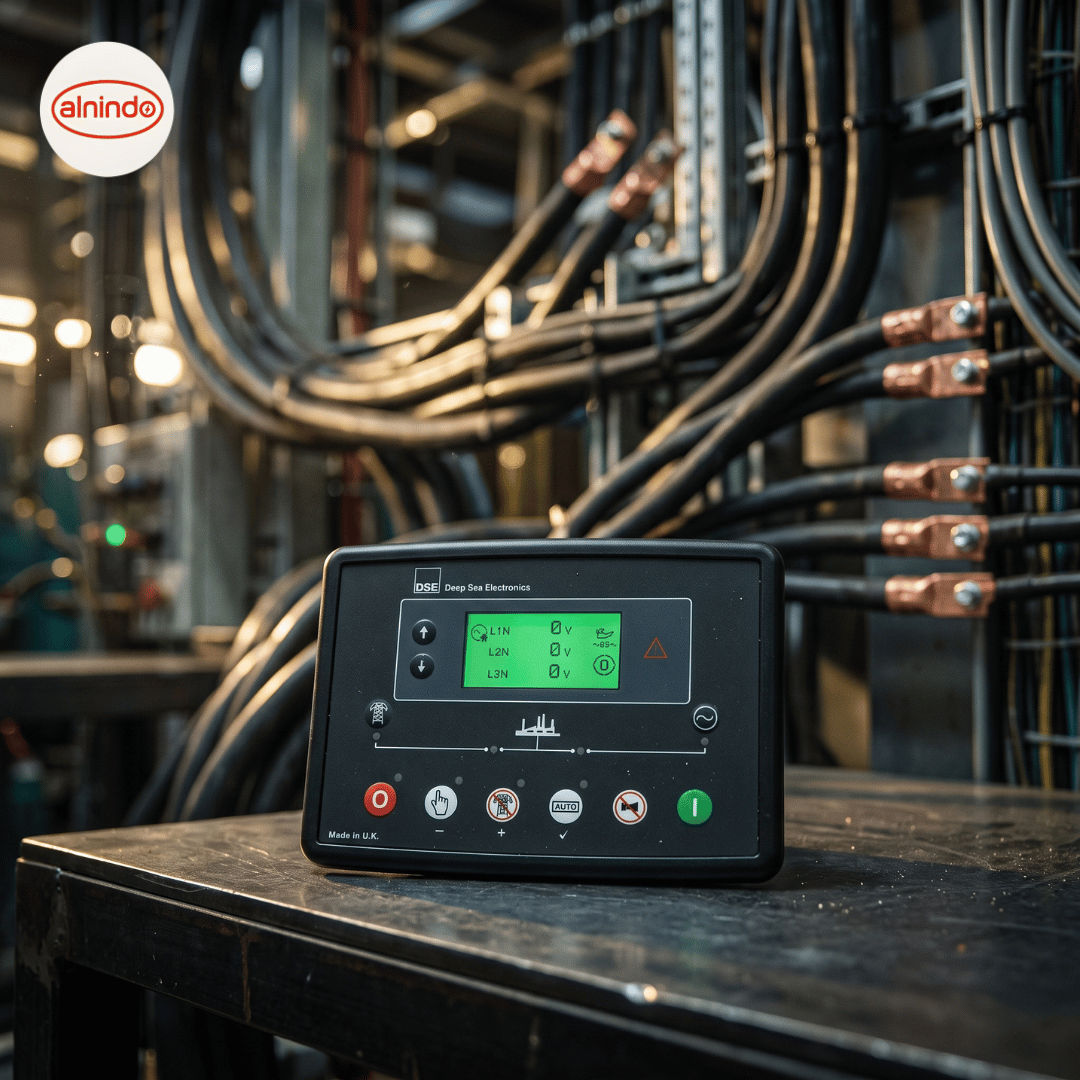

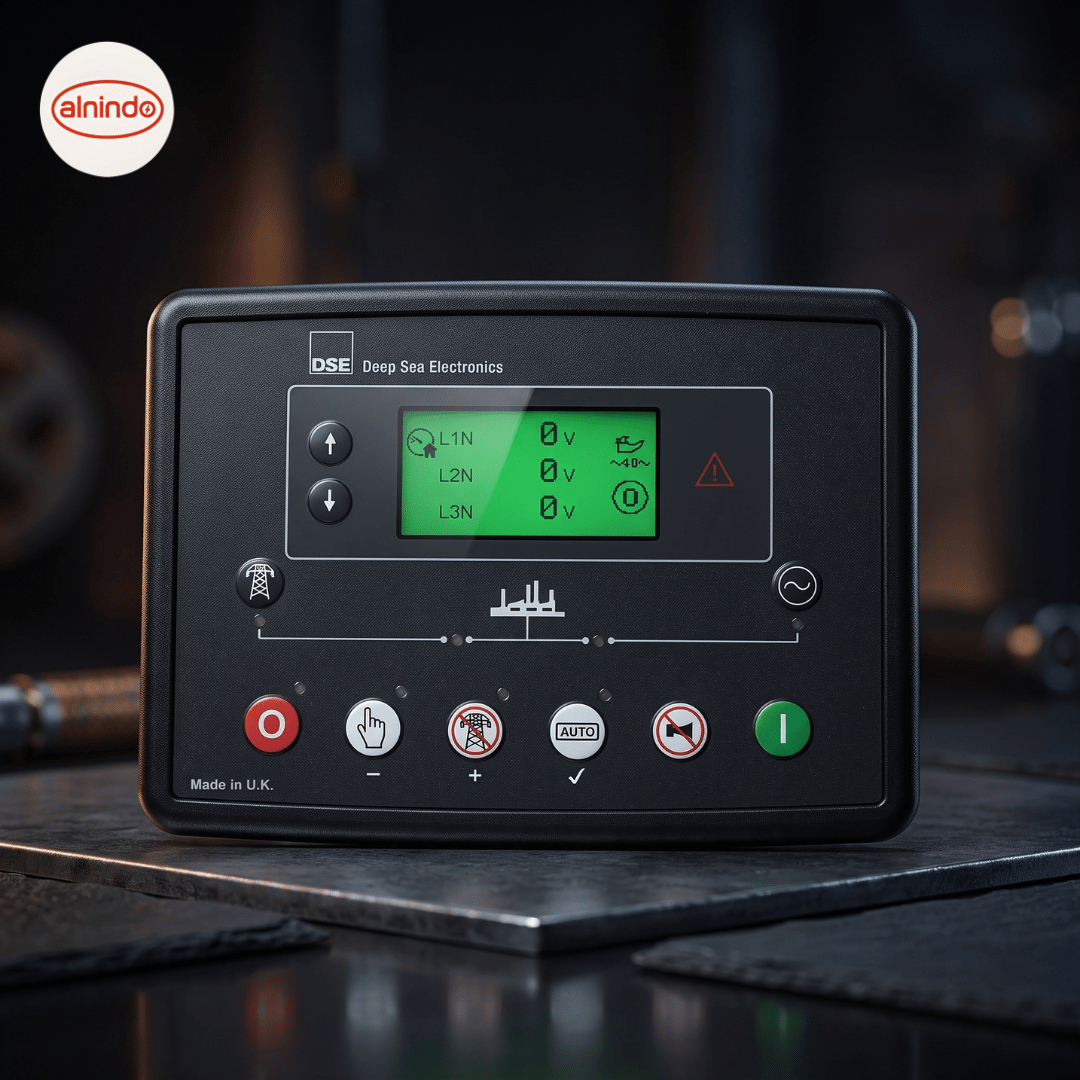

Panel Display Genset Deepsea 6020 Mkii AMF
Panel Display Genset Deepsea 6020 Mkii AMF merupakan modul kontrol untuk membantu pengoperasian genset cadangan secara otomatis. Perangkat Deep Sea Electronics ini memantau kondisi listrik utama atau PLN, kemudian memberikan perintah menyalakan genset ketika sumber utama mengalami gangguan sesuai pengaturan.
Dikenal sebagai DSE6020 MKII, modul ini menggabungkan tampilan parameter, pengendalian mesin, pemantauan daya, serta pencatatan kejadian. Bagi pengelola gedung, perkantoran, toko, maupun fasilitas usaha, fitur tersebut membantu memusatkan informasi operasional genset dalam satu panel.
Apa Itu Modul Deepsea DSE6020 MKII?
DSE6020 MKII adalah pengendali AMF atau Automatic Mains Failure untuk aplikasi satu genset diesel maupun gas. Fungsinya bukan sekadar menampilkan angka, tetapi mengoordinasikan proses start, pemantauan sumber listrik, dan perintah pengalihan beban melalui perangkat switching eksternal.
AMF perlu dibedakan dari perangkat ATS daya. Modul memberikan sinyal kendali, sedangkan perpindahan jalur listrik dilakukan kontaktor atau pemutus bermotor yang dirancang sesuai kapasitas instalasi. Karena itu, pembelian modul saja belum berarti memperoleh panel ATS lengkap.
Cara Kerja AMF pada Sistem Genset
Ketika mode otomatis diaktifkan, kontroler memantau sumber PLN berdasarkan batas tegangan, frekuensi, dan waktu tunda yang dikonfigurasi. Saat kondisi sumber dinyatakan gagal, modul menjalankan urutan start genset.
- Modul mendeteksi kegagalan sumber listrik utama.
- Mesin menerima perintah start sesuai urutan yang ditentukan.
- Setelah keluaran genset memenuhi kondisi penerimaan, pengendali memerintahkan perpindahan beban.
- Ketika PLN kembali normal, sistem menjalankan urutan pengembalian beban dan penghentian genset sesuai konfigurasi.
Proses tersebut memiliki jeda, sehingga bukan sistem listrik tanpa putus. Peralatan yang tidak boleh kehilangan suplai sesaat memerlukan solusi tambahan yang dirancang sesuai kebutuhannya.
Spesifikasi Panel Display Deepsea 6020 MKII
Berikut ringkasan spesifikasi untuk membantu pengecekan kebutuhan penggantian modul maupun perencanaan panel baru. Geser tabel ke samping apabila menggunakan ponsel.
| Parameter | Keterangan |
|---|---|
| Jenis kontrol | Automatic Mains Failure untuk satu genset |
| Catu daya | 8–35 V DC kontinu |
| Pemantauan daya | kW, kVA, kVAr, dan faktor daya atau pf |
| Input digital | 6 input A–F yang dapat dikonfigurasi |
| Input analog/digital | 4 input yang dapat dikonfigurasi; mendukung sensor sesuai karakteristik input |
| Output fuel dan start | Masing-masing 10 A sesaat dan 5 A kontinu pada tegangan suplai |
| Output tambahan C–F | 4 output, masing-masing 2 A DC pada tegangan suplai |
| Dukungan mesin | CAN, magnetic pick-up, dan alternator speed sensing; termasuk dukungan CAN Tier 4 |
| Tampilan | LCD ikon berukuran besar dengan lampu latar |
| Riwayat kejadian | Hingga 50 event yang dapat dikonfigurasi |
| Dimensi modul | 216 × 158 × 43 mm |
| Lubang panel | 184 × 137 mm; ketebalan panel maksimum 8 mm |
| Berat | 0,48 kg menurut spesifikasi pabrikan |
| Perlindungan depan | IP65 saat terpasang pada panel dengan sealing gasket opsional |
| Konfigurasi | Front Panel Editor atau DSE Configuration Suite melalui USB, sesuai parameter yang didukung |
Fitur Unggulan untuk Monitoring Genset
Pemantauan Kelistrikan dan Daya
Pengukuran true RMS membantu pemantauan nilai efektif parameter AC. Informasi tegangan, frekuensi, arus, dan daya memudahkan operator mengevaluasi kondisi sumber serta pembebanan. Ketepatan hasil tetap bergantung pada pemasangan, konfigurasi, dan kesesuaian komponen pengukuran.
Parameter kW menunjukkan daya aktif, kVA menunjukkan daya semu, sedangkan kVAr berkaitan dengan daya reaktif. Faktor daya membantu membaca hubungan antara daya aktif dan daya semu sehingga penilaian beban tidak hanya mengandalkan arus.
Kompatibilitas Mesin dan Sensor
Dukungan CAN Bus, magnetic pick-up, dan pembacaan kecepatan melalui alternator memberikan fleksibilitas untuk mesin mekanis maupun elektronik. Namun, kecocokan mesin, ECU, serta jenis sensor harus diverifikasi sebelum pemasangan.
Input analog dapat digunakan untuk kebutuhan seperti tekanan oli, suhu pendingin, dan level bahan bakar sesuai konfigurasi. Kurva sensor dan karakteristik sinyal perlu disesuaikan agar indikator tidak menampilkan pembacaan yang keliru.
Event Log dan Tampilan Praktis
Penyimpanan hingga 50 kejadian membantu penelusuran alarm dan perubahan status operasional. Layar LCD berlampu latar memudahkan pembacaan, sementara fitur pemantauan baterai, penghitung jam kerja, dan alarm perawatan mendukung pengelolaan pemeliharaan.
Perkiraan Harga Deepsea 6020 MKII di Indonesia
Kisaran berikut merupakan gambaran anggaran berdasarkan informasi awal, bukan harga jual terkonfirmasi. Stok, keaslian, garansi, pajak, serta lingkup pekerjaan dapat memengaruhi penawaran akhir.
| Kategori | Perkiraan Harga | Catatan |
|---|---|---|
| Modul original UK/import | Rp2.650.000–Rp5.500.000 | Konfirmasikan identitas produk dan garansi |
| Produk berlabel OEM/KW | Rp1.350.000–Rp2.100.000 | Tidak otomatis setara atau original DSE |
| Paket dengan pemasangan | Dapat mencapai Rp7.000.000 | Periksa cakupan material dan pengujian |
Istilah OEM dan KW tidak boleh dianggap sebagai jaminan kualitas yang sama. Mintalah foto label, nomor model, rincian kelengkapan, serta ketentuan garansi tertulis sebelum melakukan transaksi.
Tips Sebelum Membeli dan Memasang
Siapkan informasi kapasitas genset, tegangan baterai, tipe mesin, model kontroler lama, serta foto wiring panel. Data tersebut membantu pemeriksaan kesesuaian input, output, sensor, dan kebutuhan penggantian komponen.
Pemasangan harus ditangani teknisi kompeten dengan mengacu pada manual pabrikan. Pastikan interlock pemindah sumber, pengaman, dan urutan operasi diuji agar PLN dan genset tidak tersambung bersamaan secara tidak semestinya.
Pemesanan Panel Display Genset di ALNINDO
Untuk kebutuhan Panel Display Genset Deepsea 6020 Mkii AMF, hubungi admin dan sales ALNINDO. Tanyakan ketersediaan, pilihan unit, garansi, kebutuhan pemasangan, serta penawaran harga spesial sebelum memesan.
Kontak admin dan sales:
- Admin/Sales A: 0815-8888-344
- Admin/Sales B: 0811-1262-220
- Admin/Sales C: 0811-1751-503
- Admin/Sales D: 0815-8683-8888
Website resmi: www.alnindo.com dan www.alnindo.id.
Perkantoran, Jl. Taman Palem Mutiara No.1 Blok A18, RT.7/RW.14, Cengkareng Tim., Kecamatan Cengkareng, Kota Jakarta Barat, Daerah Khusus Ibukota Jakarta 11730.FAQ Panel Display Genset Deepsea 6020 MKII AMF
1. Apa fungsi utama DSE6020 MKII?
Modul memantau sumber utama, mengendalikan start dan stop genset, serta memberikan perintah perpindahan beban melalui perangkat switching eksternal.
2. Apakah modul sudah termasuk ATS lengkap?
Tidak. Kontaktor atau pemutus bermotor, interlock, pengaman, dan komponen panel lainnya merupakan bagian terpisah yang harus dipastikan dalam penawaran.
3. Apakah cocok untuk semua genset?
Tidak otomatis. Kesesuaian ditentukan oleh mesin, ECU, sensor, sistem starter, serta konfigurasi kelistrikan yang digunakan.
4. Apakah bagian depan tahan air?
Perlindungan IP65 berlaku pada bagian depan ketika dipasang pada panel menggunakan sealing gasket opsional, bukan untuk seluruh bagian modul.
5. Bagaimana mendapatkan harga terbaru?
Hubungi admin ALNINDO dengan menyertakan jumlah unit dan kebutuhan instalasi agar penawaran dapat disesuaikan.
