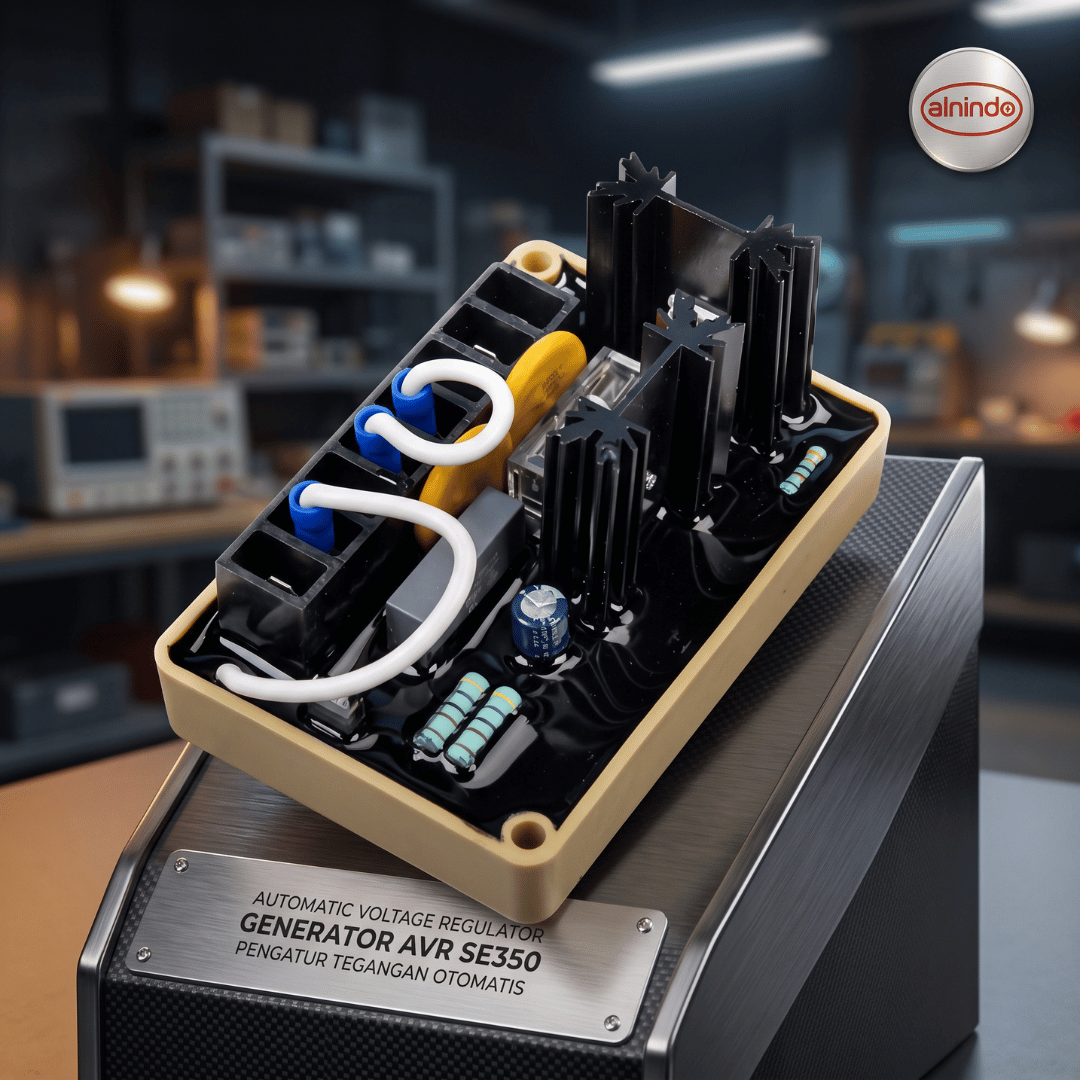

Generator AVR SE350
Generator AVR SE350 merupakan modul Automatic Voltage Regulator atau pengatur tegangan otomatis yang digunakan untuk mengontrol tegangan keluaran generator brushless AC. Modul ini bekerja melalui pengaturan arus pada medan exciter sehingga tegangan generator dapat dipertahankan mendekati nilai yang ditetapkan. SE350 dikenal dalam aplikasi generator Marathon, tetapi kesesuaiannya tetap perlu diperiksa berdasarkan model alternator dan konfigurasi sistem.
Bagi pengguna genset, memahami spesifikasi AVR membantu proses pengadaan maupun penggantian komponen. Pemilihan tidak cukup berdasarkan bentuk fisik, melainkan juga tegangan input, kebutuhan eksitasi, resistansi medan, dan frekuensi operasi.
Apa Itu AVR SE350?
AVR SE350 adalah regulator elektronik setengah gelombang untuk sistem eksitasi generator brushless AC. Istilah Generator AVR SE350 merujuk pada komponen pengatur tegangan, bukan sebuah unit generator lengkap. Fungsinya adalah mengendalikan eksitasi agar keluaran alternator mengikuti pengaturan tegangan yang dibutuhkan.
Pada generator brushless, AVR mengatur arus yang masuk ke medan exciter. Perubahan arus eksitasi memengaruhi tegangan keluaran generator. Karena itu, AVR menjadi bagian penting dalam sistem pengendalian tegangan, bersama komponen alternator dan penggerak utama yang bekerja sesuai kondisi operasinya.
Cara Kerja Generator AVR SE350
SE350 memantau tegangan melalui input sensing. Nilai yang terbaca digunakan sebagai acuan untuk mengatur arus eksitasi. Ketika tegangan menyimpang dari setelan, regulator menyesuaikan eksitasi agar keluaran kembali mendekati target. Proses ini berlangsung otomatis selama sistem beroperasi dalam batas spesifikasinya.
AVR mengendalikan tegangan, bukan menggantikan pengaturan putaran mesin. Frekuensi generator tetap berkaitan dengan kecepatan penggerak utama. Oleh sebab itu, pemeriksaan gangguan tegangan perlu mempertimbangkan kondisi mesin, sambungan listrik, beban, dan rangkaian eksitasi, bukan langsung menyimpulkan bahwa AVR rusak.
Spesifikasi Utama AVR SE350
Berikut spesifikasi Generator AVR SE350 sebagai referensi awal. Cocokkan data ini dengan label dan manual unit yang akan dipasang, terutama jika terdapat perbedaan versi regulator.
| Parameter | Spesifikasi |
|---|---|
| Jenis regulator | Automatic Voltage Regulator setengah gelombang |
| Aplikasi | Generator brushless AC dengan sistem eksitasi kompatibel |
| Input sensing dan power | 190–240 VAC |
| Burden | 500 VA |
| Output kontinu | 73 VDC pada 3,5 ADC, sekitar 255 watt |
| Output forcing | 105 VDC pada 5 ADC, 525 watt dengan input 240 VAC |
| Regulasi tegangan | ±1,0% |
| Resistansi medan exciter | Minimum 15 ohm |
| Roll-off operasi 60 Hz | Dapat diatur pada 54–61 Hz |
| Roll-off operasi 50 Hz | Dapat diatur pada 45–51 Hz |
| Penyesuaian tegangan jauh | ±10% dengan rheostat 2.000 ohm atau ±5% dengan rheostat 1.000 ohm |
Daya output AVR adalah daya untuk rangkaian eksitasi, bukan kapasitas daya genset. Burden 500 VA juga bukan rating keluaran generator. Output forcing tidak boleh diperlakukan sebagai rating kontinu.
Fitur Pengaturan Tegangan dan Frekuensi
Regulasi ±1,0% merupakan spesifikasi pengaturan tegangan yang dicantumkan untuk SE350. Namun, angka tersebut tidak berarti tegangan selalu bebas dari perubahan sesaat ketika beban masuk atau dilepas. Kondisi alternator, penyetelan stabilitas, dan karakteristik beban tetap perlu diperhatikan.
Fitur roll-off memungkinkan tegangan diturunkan ketika frekuensi melewati ambang rendah yang ditetapkan. Rentang 54–61 Hz digunakan untuk mode 60 Hz, sedangkan mode 50 Hz memiliki rentang 45–51 Hz. Pemilihan mode harus mengikuti frekuensi nominal generator.
Penyesuaian tegangan jarak jauh tersedia melalui rheostat. Nilai 2.000 ohm memberikan rentang sekitar ±10%, sementara 1.000 ohm memberikan sekitar ±5%. Pengawatan dan rating komponen harus mengikuti manual regulator yang digunakan.
Memastikan Kompatibilitas Sebelum Membeli
AVR SE350 dapat dipertimbangkan untuk penggantian regulator pada generator yang memang dirancang menggunakan tipe ini. Jangan menganggapnya kompatibel dengan seluruh generator Marathon atau semua genset brushless. Model alternator, kebutuhan eksitasi, dan diagram sambungan harus diperiksa terlebih dahulu.
- Periksa model generator dan kode AVR yang terpasang.
- Cocokkan input sensing dan power dengan rentang 190–240 VAC.
- Pastikan resistansi medan exciter memenuhi minimum 15 ohm.
- Sesuaikan mode frekuensi dengan operasi 50 Hz atau 60 Hz.
- Periksa terminal, dimensi pemasangan, dan kebutuhan pengaturan jauh.
Siapkan foto nameplate generator, label AVR lama, serta diagram pengawatan saat berkonsultasi. Informasi tersebut membantu memperjelas kebutuhan produk dan mengurangi risiko salah memilih komponen pengganti.
Pemasangan dan Pemeriksaan AVR
Pemasangan Generator AVR SE350 sebaiknya dilakukan oleh teknisi kelistrikan yang kompeten. Matikan generator, isolasi sumber energi, dan pastikan peralatan tidak dapat menyala tanpa sengaja sebelum pemeriksaan. Jangan memasang atau melepas kabel saat rangkaian masih bertegangan.
Setelah pemasangan, lakukan penyetelan dan pengujian sesuai manual unit. Tegangan tidak stabil dapat berkaitan dengan sambungan longgar, input sensing, putaran mesin, atau gangguan eksitasi. Diagnosis diperlukan sebelum memutuskan penggantian AVR.
Harga dan Pemesanan Generator AVR SE350
Untuk pemesanan Generator AVR SE350, hubungi Admin dan Sales ALNINDO. Konfirmasikan harga terbaru, ketersediaan, merek unit, kelengkapan, serta ketentuan pembelian sebelum melakukan transaksi. Sertakan model generator agar kebutuhan dapat dibahas lebih tepat.
- Admin/Sales A: 0815-8888-344
- Admin/Sales B: 0811-1262-220
- Admin/Sales C: 0811-1751-503
- Admin/Sales D: 0815-8683-8888
Kunjungi website resmi ALNINDO.com dan ALNINDO.id untuk informasi produk dan permintaan penawaran harga spesial. Harga maupun promo mengikuti konfirmasi tim penjualan.
Perkantoran, Jl. Taman Palem Mutiara No.1 Blok A18, RT.7/RW.14, Cengkareng Tim., Kecamatan Cengkareng, Kota Jakarta Barat, Daerah Khusus Ibukota Jakarta 11730.FAQ Generator AVR SE350
Apa fungsi AVR SE350?
AVR SE350 mengontrol tegangan keluaran generator brushless AC dengan mengatur arus pada medan exciter.
Berapa tegangan input AVR SE350?
Input sensing dan power berada pada rentang 190–240 VAC. Pastikan sumber input sesuai sebelum pemasangan.
Apakah 255 watt merupakan kapasitas genset?
Tidak. Angka tersebut adalah rating output kontinu AVR untuk eksitasi, yaitu 73 VDC pada 3,5 ADC, bukan daya keluaran genset.
Apakah AVR SE350 mendukung operasi 50 Hz?
Ya. Dokumentasi SE350 mencantumkan mode 50 Hz dengan rentang roll-off 45–51 Hz. Pengaturan harus mengikuti manual unit.
Apakah tegangan dapat disesuaikan dari jauh?
Ya, menggunakan rheostat yang sesuai: 2.000 ohm untuk rentang ±10% atau 1.000 ohm untuk rentang ±5%.
Apakah SE350 cocok untuk semua generator brushless?
Tidak otomatis. Kompatibilitas bergantung pada input, sistem eksitasi, resistansi medan, dan konfigurasi generator.
